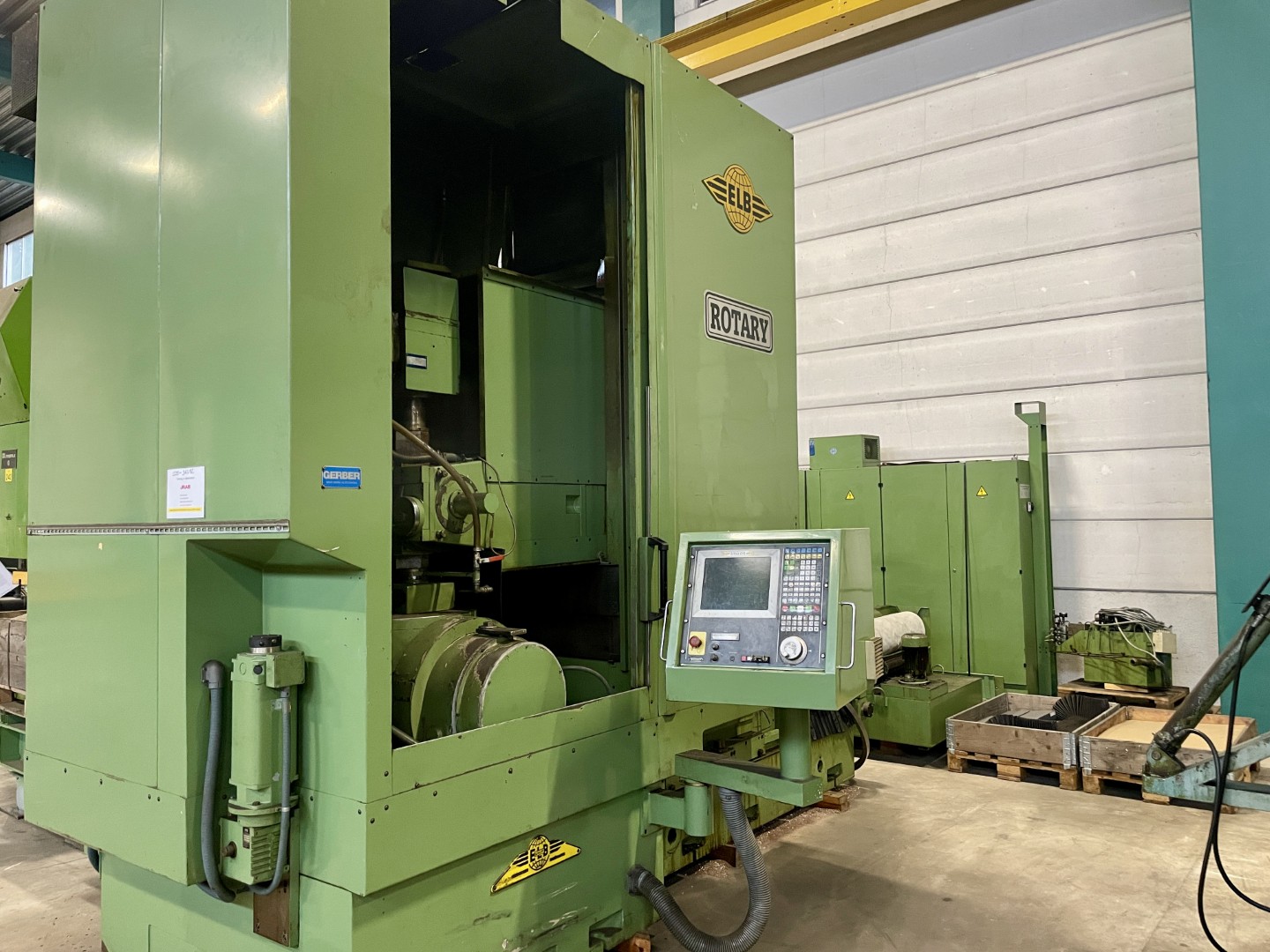

Elb Rotary 100S-VS Unicorn CNC

Rundbordsslip

Specifikation
Lagernummer: 120228
Serienummer: 21.471.0491
Max Slipdiameter på yttersida: 1000mm
Arbetstyckehöjd: 450mm
Innerslipning min.: ø120mm
Innersliphöjd max: 200mm
Bordsbelastning: 1500kg
Bord: ø650mm
Planskiva: ø500-1100mm
B-axel bordshastighet rotation: 0,15-50rpm
U-axel Bordet tiltbart: ±30°
Y-axel Spindeldockans vertikalrörelse: 700mm
Z-axel Pelarens tvärrörelse: 925mm
C-axel Spindelvarvtal: 1000-4000rpm
V-axel Spindel oscillering DRO.: 150mm
A-axel spindel tiltning DRO.: ±50°
Spindelmotor: 2,8-11,2kW
Slipskiva: 300x50x76,2mm
Effektbehov: 45kW
Årsmodell: 1991
Längd: 4000mm
Bredd: 2000mm
Höjd: 3650mm
Vikt: 15ton appx.

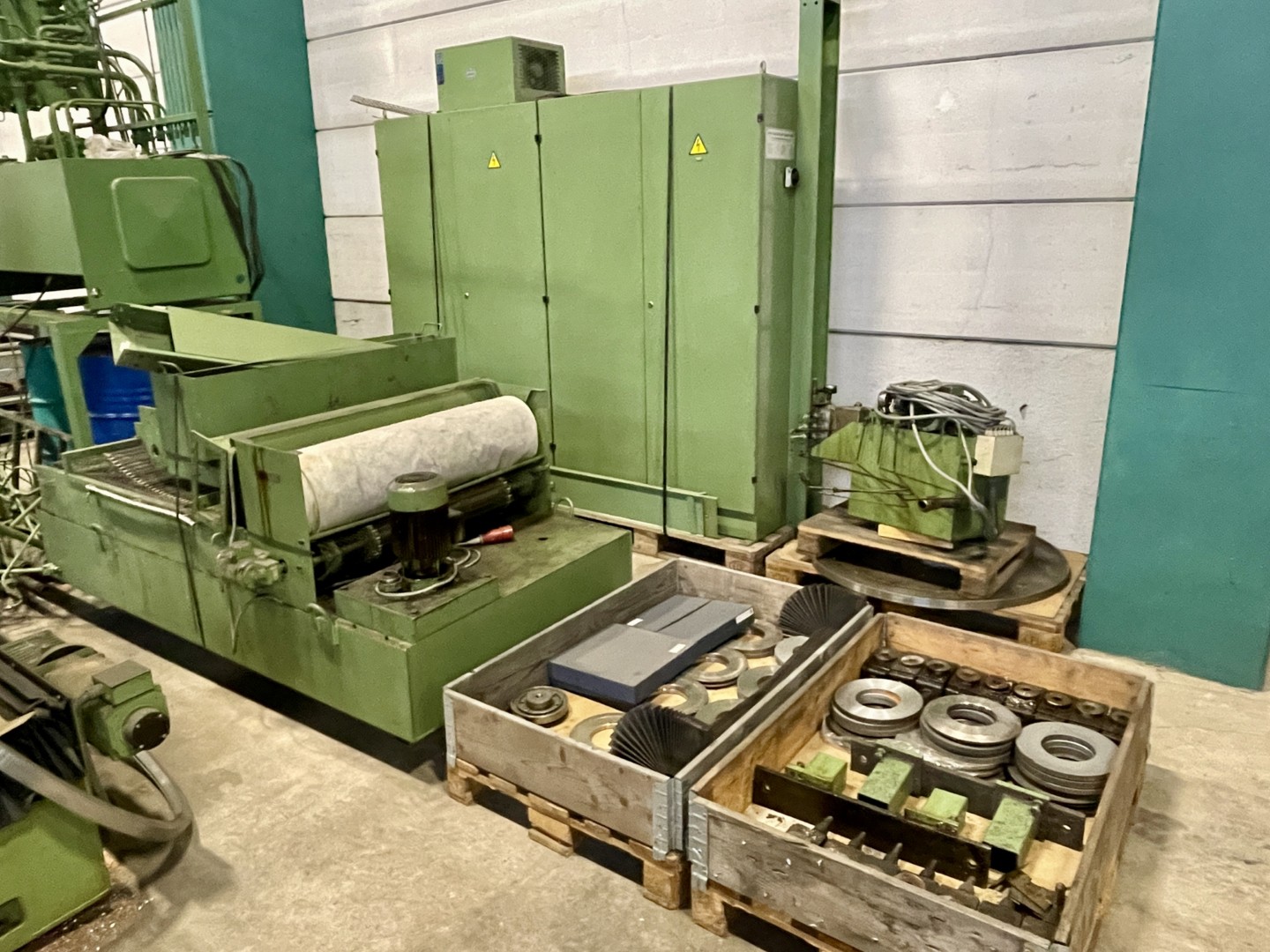

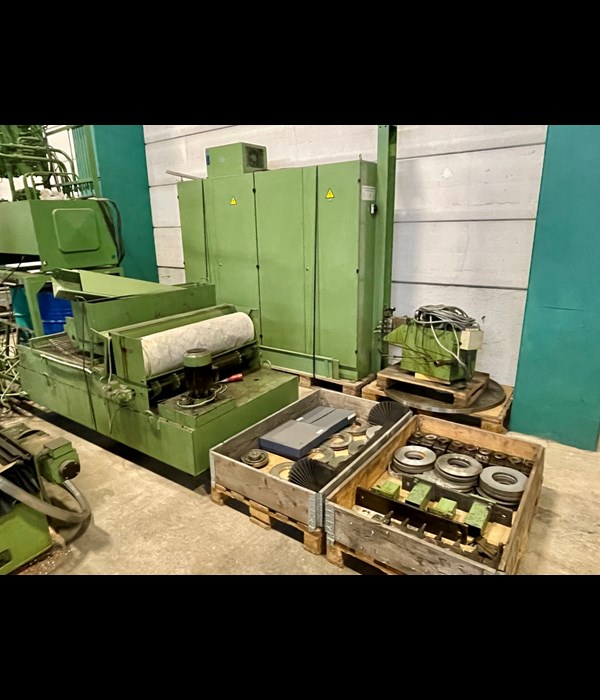

Elb Rotary 100S-VS Unicorn CNC-1 Elb Rotary 100S-VS Unicorn CNC-2 Elb Rotary 100S-VS Unicorn CNC-3 Elb Rotary 100S-VS Unicorn CNC-4 Elb Rotary 100S-VS Unicorn CNC-5
IMG_2595 (Medium).JPG IMG_2633 (Medium).JPEG IMG_2636 (Medium).JPEG IMG_2639 (Medium).JPEG IMG_2640 (Medium).JPEG

Filmer

Image missing
Image missing
Image missing
Image missing
Image missing

Dokument


Skriv ut

Denna info är upprättad efter bästa förmåga, men är inte bindande i detalj. Köpare ombeds kontrollera viktiga tekniska data och är ansvarig för att gällande säkerhetskrav uppfylles.
